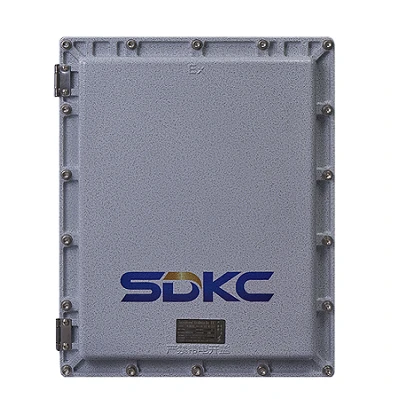

Jaké jsou nevýbušné-hodnocení distribučních krabic-odolných proti výbuchu?

Hodnocení odolnosti-explozerozvodná skříň-odolná proti výbuchuobvykle nejde o jeden štítek, ale o kombinaci více rozměrů, včetně typu-odolného proti výbuchu a teplotní třídy, aby bylo možné komplexně definovat nebezpečné prostředí a úroveň bezpečnosti, na kterou se vztahuje.

I. Běžné typy-důkazů výbuchu

1. Plynová atmosféra

Nehořlavý typ
Značka: Ex d
Princip: Pouzdro odolá tlaku vzniklému výbuchem vnitřní výbušné směsi a zabrání šíření výbuchu do okolí.

Použití: Nejčastěji používaný typ, vhodný pro plynové prostředí zóny 1 a zóny 2.



Typ se zvýšenou bezpečností
Značka: Ex e
Princip: U elektrických zařízení, která za normálních provozních podmínek nevytvářejí oblouky nebo jiskry, jsou přijata opatření ke zvýšení třídy izolace za účelem zvýšení jejich bezpečnosti.

Použití: Obvykle se používá v zóně 2, často se používá v kombinaci s Ex d (tj. kryt obsahuje komponenty Ex d a celková certifikace je Ex de).



Jiskrově bezpečný typ
Značka: Ex i (ia nebo ib)
Princip: Energie generovaná samotným obvodem nestačí k zapálení okolní výbušné atmosféry. Obvykle se používá pro instrumentaci a ovládání signálů, zřídka se používá v hlavním obvodu-rozvaděčů vysokého výkonu, ale lze jej použít v řídicích obvodech v rozvodných skříních.



Tlakový typ
Značka: Ex p
Princip: Udržováním vnitřního tlaku ochranného plynu vyššího než vnějšího tlaku je zabráněno vniknutí vnější výbušné atmosféry do krytu.

Aplikace: Vhodné pro velké rozvodné skříně nebo aplikace obsahující četné-komponenty generující teplo.



2. Prachové prostředí
Typ ochrany proti výbuchu prachu{0}
Označení: Ex tD nebo Ex t
Princip: Kryt má schopnost zabránit vnikání prachu a omezit povrchovou teplotu.

Použití: Vhodné pro prostředí s hořlavým prachem (např. zóna 21, zóna 22).



II. Klasifikace zóny odolnosti proti výbuchu-
Rozvodné skříně-odolné proti výbuchu jsou klasifikovány podle místa použití:

třída I:Elektrická zařízení pro hlubinné uhelné doly, především na metan a uhelný prach.

Třída II:Elektrická zařízení pro ostatní výbušné plynné atmosféry (tovární použití), kromě uhelných dolů.

Dále se dělí podle úrovně nebezpečnosti: IIA, IIB, IIC, představující různé skupiny plynů.

IIC je nejvyšší úroveň (např. vodík, acetylen), která může pokrýt IIB a IIA; IIB může pokrýt IIA.

Třída III:Elektrická zařízení pro výbušné prachové atmosféry, s výjimkou uhelných dolů.



III. Skupina teplot

Skupiny teplot plynu:

T1: 450 stupňů

T2: 300 stupňů

T3: 200 stupňů

T4: 135 stupňů

T5: 100 stupňů

T6: 85 stupňů (nejpřísnější požadavek)

Běžné rozvodné skříně jsou většinou T4, T5, nebo T6 v závislosti na vývinu tepla vnitřních prvků a konstrukčním provedení.



IV. Příklady hodnocení{1}}úplné výbušnosti

1. Ex d IIB T4 (Platí pro plyny): Nevýbušný-typ, vhodný pro prostředí s plynem třídy IIB, maximální povrchová teplota zařízení Menší nebo rovna 135 stupňům .



2. Ex d IIC T6 (platí pro plyny s vyššími požadavky): Nevýbušný-typ, vhodný pro prostředí s plynem třídy IIC (jako je vodík), maximální povrchová teplota zařízení menší nebo rovna 85 stupňům .



3. Ex de IIB T4 / Ex tD A21 IP65 (plyn + prachový kompozit): Plyn je odolný proti výbuchu- a má zvýšenou bezpečnost, vhodný pro plyny třídy IIB; prach je odolný proti výbuchu úrovně A21 (zóna 21 s nebezpečím výbuchu)-s úrovní ochrany IP65.
