Jaká jsou zařízení na ochranu obvodů? (Ii)

Jaká jsou zařízení na ochranu obvodů? (Ii)

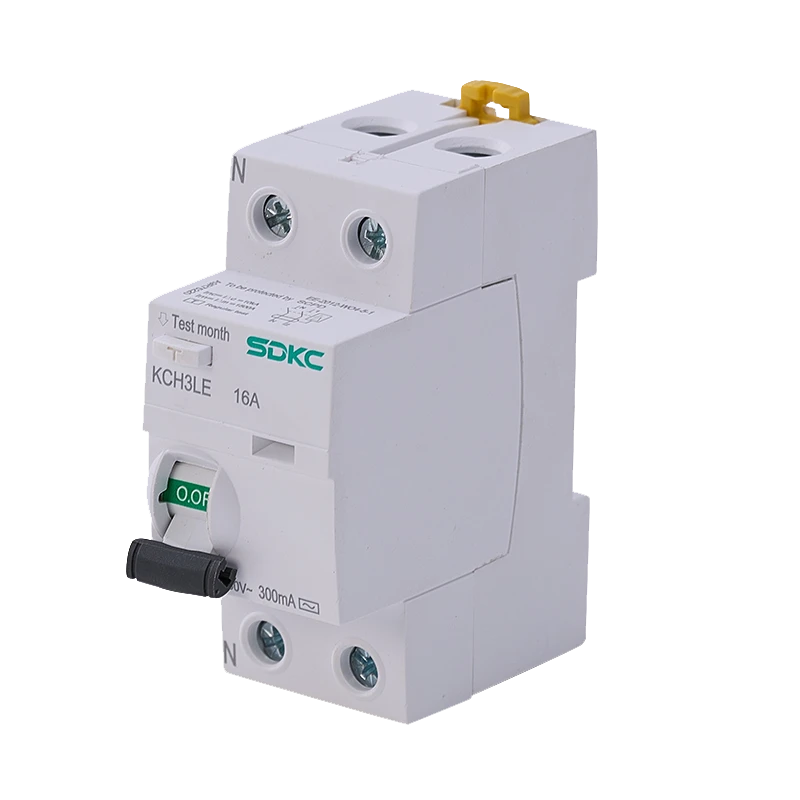

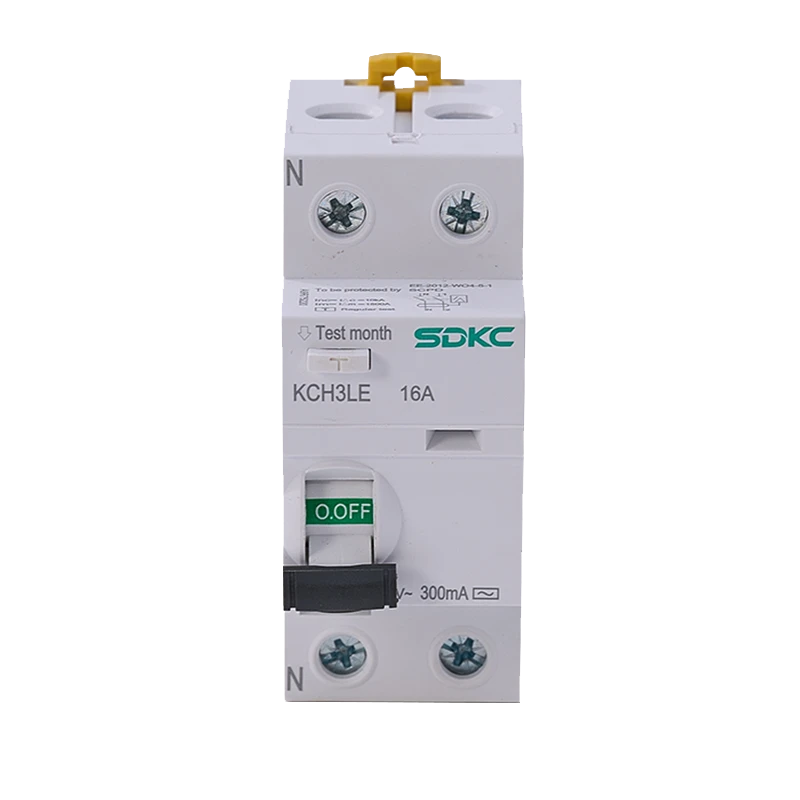

5. Protektor úniku

Pracovní princip:Detekujte aktuální rozdíl mezi živým drátem a neutrálním drátem v obvodu. Za normálních okolností je proud tekoucí do živého drátu rovný proudu vytékajícímu z neutrálního drátu. Když dojde k úniku (jako je elektrický šok pro lidské tělo nebo je nabitý kryt elektrického zařízení), současný rozdíl mezi živým drátem a neutrálním drátem překročí nastavenou hodnotu a chránič úniku rychle odřízne obvod, aby chránil osobní bezpečnost.
Scénář aplikace:Je to nezbytné na místech, kde se má vyskytnout elektrický šok, jako jsou domy, školy, nemocnice, veřejná místa atd. Současně pro některé speciální vybavení a místa s vysokými požadavky na ochranu úniku, jako jsou koupelny, bazény, staveniště atd., Musí být také nainstalovány chrániče úniku.

6. Protektor fázové ztráty

Pracovní princip:Zjistěte, zda dochází ke ztrátě fáze sledováním napětí nebo proudu každé fáze třífázového napájení v obvodu.

7. Tepelné relé

Pracovní princip:Funguje na principu tepelného účinku proudu. Když proud v obvodu překročí jmenovitý proud tepelného relé, zahřívací prvek uvnitř tepelného relé se zahřeje, což způsobí, že se bimetalický pás ohýbá v důsledku tepla. Když ohybový stupeň dosáhne určité hodnoty, spustí se mechanismus zakopnutí pro provoz a odříznutí obvodu. Tepelné relé má určitou inverzní charakteristiku, tj. Čím větší je proud, tím kratší je doba akce.
Scénář aplikace:Běžně se používá pro ochranu přetížení motorů. Například v motorových řídicích obvodech různých průmyslových výrobních zařízení se obvykle instalují tepelná relé, aby se zabránilo spalování motorů v důsledku přetížení. Kromě toho mohou pro některé občasné pracovní a velké změny zátěže zařízení tepelné relé hrát také účinnou ochrannou roli.

8. nadproudové relé

Pracovní princip:Pracovní princip nadproudového relé je založen na principu elektromagnetické indukce. Když proud v obvodu překročí nastavenou hodnotu, je vylepšeno magnetické pole generované v nadproudové relé cívce, což způsobuje provoz kontaktů relé, čímž se obvod odřízne nebo odesílá signál. Provozní proud nadproudového relé lze podle potřeby upravit.
Scénář aplikace:Používá se v obvodech s vysokými požadavky na současnou ochranu, jako jsou přenosové vedení a ochrana transformátoru v energetických systémech a ochrana velkých motorů, elektrických pecí a dalších zařízení v průmyslové výrobě. Když je obvod přetížen nebo zkratován, může rychle odříznout obvod, aby se zabránilo poškození zařízení a rozšíření nehod.

9. Protector motoru

Pracovní princip:Pracovní princip chrániče motoru je obvykle založen na monitorování provozního stavu motoru v reálném čase a detekuje provozní proud, napětí, teplotu, frekvenci a další parametry motoru. Když tyto parametry překročí rozsah bezpečnosti nastaveného, ​​ochránce bude znít alarm nebo odřízne napájení motoru, aby se zabránilo poškození motoru kvůli vadnému provozu.
Scénář aplikace:Chrániče motorů se široce používají v různých průmyslových oborech, jako jsou petrochemikálie, tavení oceli, elektřina, cement, těžba atd. V těchto oborech je motor hlavním zařízením výrobní linky a jeho bezpečný a stabilní provoz je pro kontinuitu a účinnost výrobní linky.
