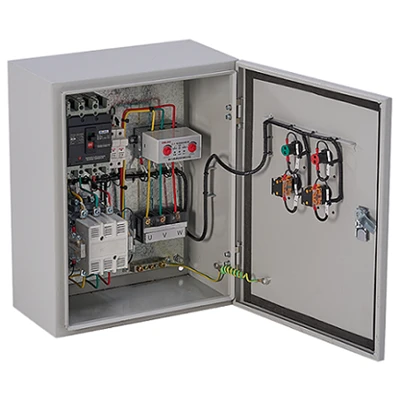

Běžné poruchy v rozvodných skříních

Běžné závady v rozvodných skříních jsou především elektrické závady, které se typicky projevují přehřátím, vypnutím a abnormálním napětím. Včasná detekce a řešení těchto potenciálních nebezpečí jsou zásadní pro zajištění elektrické bezpečnosti.

1. Vypnutí jističe
Přetížení: Celkový výkon připojeného elektrického zařízení překračuje jmenovitou kapacitu jističe, což vede k vypnutí v důsledku dlouhodobého přetížení.

Zkrat: Stárnoucí kabeláž nebo poškozená izolace způsobuje přímý kontakt mezi živým a nulovým vodičem, což má za následek náhlý nárůst proudu.

Svod: Špatná izolace v elektrickém zařízení nebo vlhká kabeláž umožňují únik proudu do země, což způsobí vypnutí proudového chrániče (RCD).

Porucha jističe: Stárnutí, poškození nebo nesprávné nastavení parametrů jističe může vést k chybnému vypnutí.

2. Abnormální přehřátí
Provoz při přetížení: Proud trvale překračující jmenovitou hodnotu způsobuje přehřátí vodičů a součástí.

Nadměrný odpor kontaktů: Uvolněné svorky, oxidace drátu nebo koroze kontaktů vedou ke špatnému kontaktu, zvyšujícímu se odporu a generují abnormální teplo.

Vysoká okolní teplota: Rozvodná skříň je instalována ve špatně větraných prostorách nebo na přímém slunci, což má za následek nedostatečný odvod tepla a nárůst teploty.

3. Špatný kontakt

Uvolněné svorky: Vibrace během provozu nebo nesprávné utažení během instalace mohou způsobit uvolnění spojů.

Oxidace nebo opotřebení kontaktů: Oxidace, opotřebení nebo cizí předměty na povrchu kontaktů spínače nebo stykače mohou zvýšit odpor kontaktů.

Příznaky zahrnují lokalizované přehřátí v místě poruchy, nestabilní provoz zařízení a blikající světla.

4. Abnormální napětí

Ztráta fáze: U tří{0}}fázových rozvodných skříní přepálená pojistka v jedné fázi nebo poškozený kontakt v jedné fázi vstupního jističe. To může způsobit, že se třífázový motor nepodaří nastartovat nebo u jednofázového zařízení dojde k částečné ztrátě energie.

Podpětí: Uvolněná kabeláž na hlavním vstupním spínači nebo nedostatečná kapacita předřazeného transformátoru. To může způsobit stmívání světel, snížení točivého momentu motoru a přímé vypínání spínačů s podpěťovými spouštěcími mechanismy.

Přepětí: Běžně se vyskytuje v případech úderů blesku nebo vážné třífázové nerovnováhy zátěže. To může vést k vyhoření mnoha-úsporných žárovek a spínaných zdrojů napájení.

5. Porucha úniku

Zhoršený izolační výkon: Vlhké prostředí snižuje izolační odpor vodičů, což umožňuje únik určitého proudu do země.

Poškození vnitřní izolace: Poškozená izolace ve vinutí motoru způsobuje, že je skříň pod napětím.

Nesprávná instalace: Spojky vodičů nejsou izolovány nebo jsou vodiče v přímém kontaktu s kovovým krytem.

Elektrifikovaná skříň: Chybějící nebo nesprávně připojené zemnící vodiče mohou způsobit únik z vodičů nebo zařízení, což má za následek živý kryt.

6. Poškození součásti

Vyhoření AC stykače: Spálená-zavírací cívka, svařené kontakty nebo nesprávná volba kapacity.

Přerušení pojistky: Přetížení, zkrat nebo nesprávná volba kapacity pojistky, která vede k častým výpadkům.

Selhání zařízení pro zbytkový proud (RCD): Porucha, porucha nebo vnitřní poškození.

Selhání měřiče energie: Žádná operace, obrácený chod nebo nepřesné měření.
